产品介绍

1. 设备名称与型号

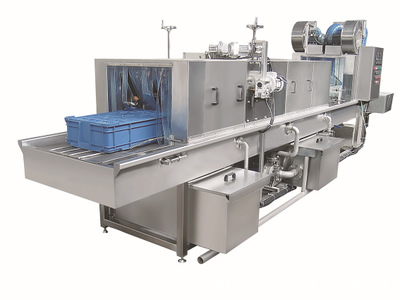

1.1 名称:克林周转箱全自动通过式高压喷淋清洗吹干机

1.2 型号: KEL-6-C

2. 设备参数

2.1   整机外形尺寸约：8500mmx21000mmx2000mm(长x宽x高)；

2.2   最大通过工件尺寸：宽600*高500mm（暂定）

2.3   整机功率约:90KW；

2.4   工作节拍：连续清洗；

2.5   喷洗储液箱容积约：1m³；

2.6   漂洗储液箱容积约：0.8m³；

2.7   上、下料操作高度：850mm；

3. 设备用途: 用于周转箱内外表面、内腔油污、油渍、油道的型砂、铁屑、毛剌等

4. 清洗工件状况

4.1  工件名称: 周转箱

5. 清洗品质要求：周转箱内外表面、内腔油污、油渍、油道的型砂、铁屑、清洗干净。

6. 设备清洗能力：连续清洗，供方对设备的清洗能力实施交钥匙工程，即确定清洗的配方和提供验收用的清洗剂、确定工艺参数使清洗的零件达到清洁度的要求。

7.清洗工艺流程：

上料→高压喷淋清洗→风刀切水→热风吹干→下料

8. 设备工作原理及特点

8.1 设备组成: 设备由1套喷淋清洗系统，1套风刀切水，1热风烘干系统，1套输送系统，1套吸雾系统，1套电控系统，2套加热系统 ，1套循环过滤系统等部分组成。

8.2 工作原理: 人工将工件放置在上料工位，传送系统向前运行将工件连续送至清洗工位、风切工位、烘干工位、下料工位，由人工下料。下料工位设有防撞保护系统，有效防止工件散落地面。

8.3 设备特点:

   设备动作方式采用自动方式（除人工上下料外），同时设有手动模式（便于调试和维护）；

   喷洗过滤系统为多级过滤,分别从低到高, 提高清洁度和清洗液的使用寿命；

   所有与水接触的地方均采用不锈钢制作；

   可以根据生产量和工件的脏污程度调节清洗速度，无级调速；

   所有加热的地方均有温度控制。水温在连续生产时都不会低于设定值下限，超过设定值时自动停止加热；

   所有存液的地方均有液位控制，分为低位报警和高位自动补液控制，液位过低时水泵和加热器停止工作并报警提醒加液；

   设备用料的强度，刚度好，设备整体刚性牢固，经久耐用。

   设备整体设计，性能稳定、美观大方、便于维护。
